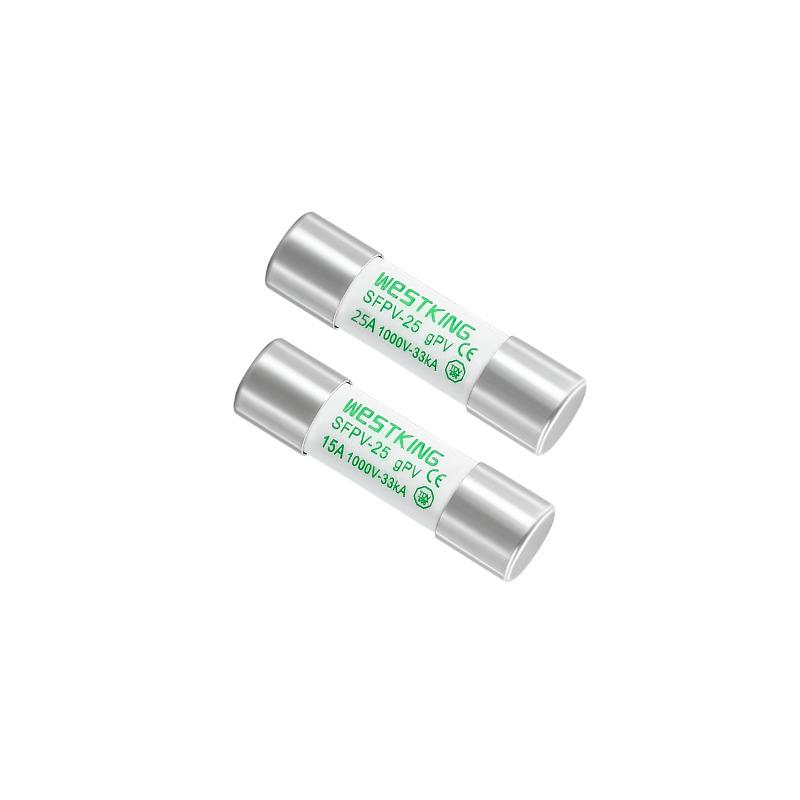

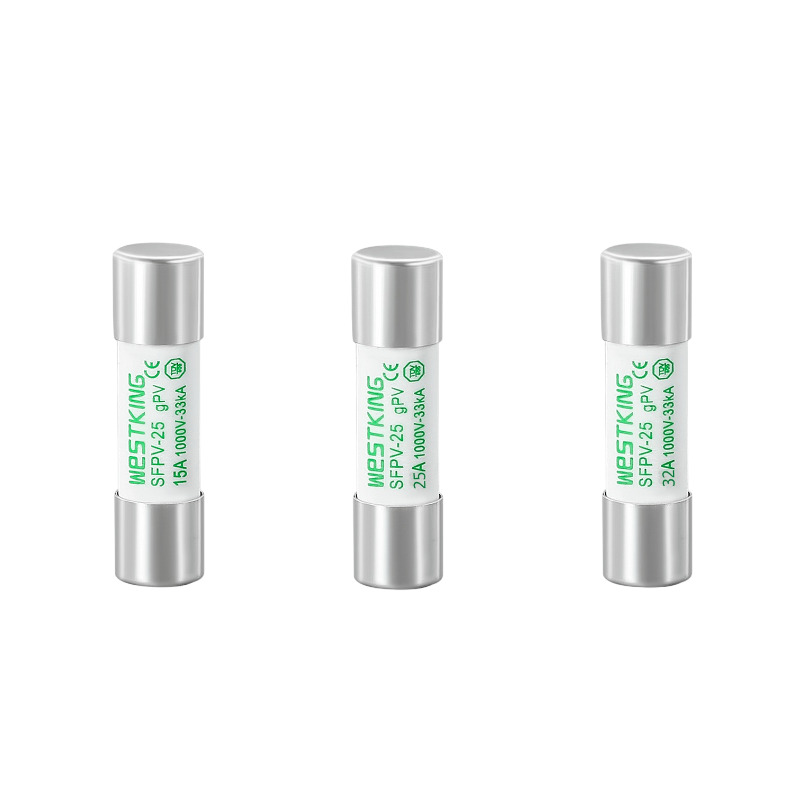

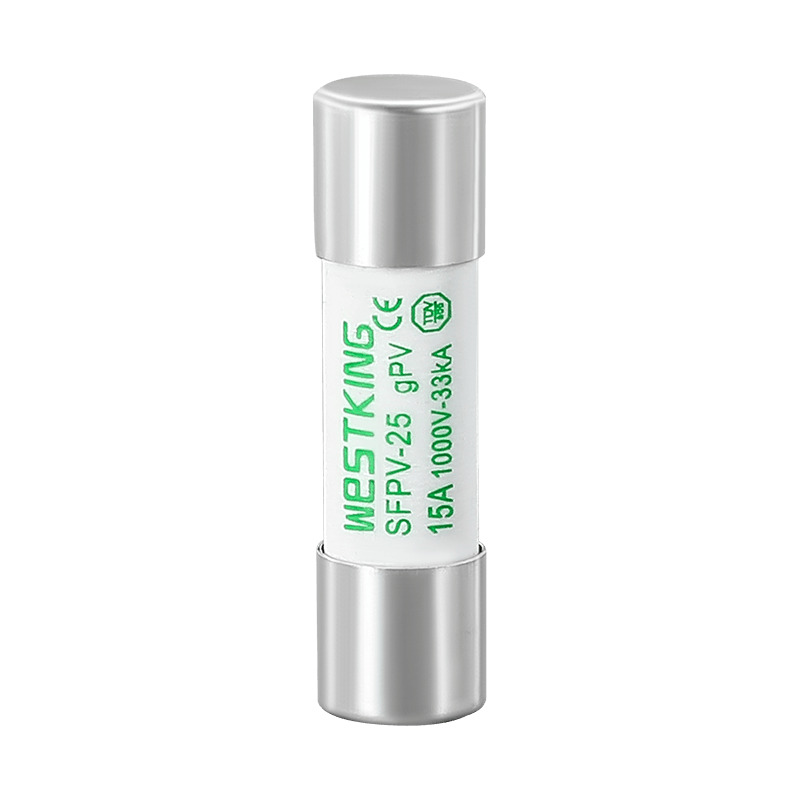

1000Vdc 10x38mm GPV PV Nasc Fiús

Forbraíodh go sonrach chun córais fhótavoltach a chosaint, Westking's Model SFPV-251000Vdc 10x38mm GPV PV Nasc FiúsIs sraith fiús PV é atá deartha chun sábháilteacht na bhfeidhmchlár fótavoltach a chinntiú. Soláthraíonn a thógáil chun cinn friotaíocht den scoth le teocht agus rothaíocht reatha, ag cur le saolré leathnaithe an chórais. Le rátáil 1000VDC, tá cumas briste íosta íseal ag an Model SFPV-25 de 1.35 uair an luach reatha rátáilte fiús. Cumasaíonn sé seo briseadh ciorcaid sábháilte fiú faoi ghnáthchoinníollacha reatha locht íseal ginte ag eagair PV. Cosain do chóras PV lasmuigh den ghreille nó atá ceangailte leis an eangach ó lochtanna talún nach rabhthas ag súil leo agus lochtanna líne le líne fhiús Westking's Protection.

1000Vdc 10x38mm GPV PV Nasc FiúsSonraí teicniúla

•Má tá an teocht chomhthimpeallach níos airde ná 25°C, féach le do thoil ar chairt chomhéifeacht ceartúcháin teochta fiúsanna WESTKING agus ar an lámhleabhar úsáideora.

1000Vdc 10x38mm GPV PV Nasc FiúsCaighdeáin

IEC/GA 60269-1 Naisc fiúsanna – ceanglais ghinearálta

IEC/GA 60269-6 Naisc fiús do chórais fhótavoltach gréine

UL248-19 Naisc fiúsanna fótavoltach

RoHS Comhlíontach

1000Vdc 10x38mm GPV PV Nasc FiúsPRÍOMHGHNÉITHE/BUNTÁISTÍ

Cumas trasnaithe reatha locht eisceachtúil íseal

Tógáil láidir chun saolré an chórais a shíneadh

Athléimneach i gcoinne rothaíocht teochta

Feidhmíocht iontaofa dearbhaithe thar theocht mhór

1000Vdc 10x38mm GPV PV Nasc FiúsIARRATAIS

Cosaint do mhodúil PV inlíne

Oiriúnach d'iarratais bosca combiner

Infheidhme maidir le gach córas fótavoltach

Soláthraíonn cosaint ag leibhéal teaghrán/eagar na gcóras PV

Ag luí le inverters agus rialtóirí muirear ceallraí

Deimhnithe

TUV CE

is09001 iatf16949

Bunús

tSín

tréithe t-I

Toisí (mm)

Bunanna Fuse Comhoiriúnacha

chairt comhéifeacht ceartúcháin teochta

Cur síos:

1. Feidhmíonn an fiús de ghnáth laistigh den raon teochta -5 ° C go 40 ° C, agus níl aon cheartú breise ag teastáil.

2.Is iad na coinníollacha úsáide incheadaithe ná -40°C go 85°C.

3. Laistigh de raon na gcoinníollacha úsáide incheadaithe, féach ar an tábla seo.

lámhleabhar úsáideora

Tá an lámhleabhar seo beartaithe don nasc fiús gPV 1000Vdc 10x38mm agus sealbhóir fiús, atá deartha chun críocha cosanta giniúna cumhachta fótavoltach gréine

Coinníollacha 1.Working

1.1 Teocht an Aeir Chomhthimpeallaigh

Coinníollacha úsáide gnáth: Ní sháraíonn an teocht chomhthimpeallach 40 ° C; 648/2012 Téacs atá ábhartha maidir leis an LEE ní sháraíonn an mheánteocht chomhthimpeallach thar 24 huaire an chloig ná 35°C, agus tomhaistear meánluach níos ísle laistigh den bhliain; nach lú ná -5°C íosteocht an aeir chomhthimpeallaigh. Coinníollacha úsáide incheadaithe: -40 ° C go 85 ° C.

1.2 Airde

Coinníollacha úsáide gnáth: Ní théann an airde suiteála níos mó ná 2000m. Coinníollacha úsáide incheadaithe: 2000m go 4500m. Ceartú paraiméadar airde: Is é an toradh is mó ar airde níos airde ná díghrádú inslithe, droch-choinníollacha diomailt teasa, agus athruithe ar bhrú an aeir.

a) Maidir le gach méadú 100 méadar ar airde, méadaítear ardú teochta an fhiús faoi 0.1k - 0.5k.

b) Maidir le gach méadú 100 méadar ar airde, laghdaítear thart ar 0.5k ar an meán teocht chomhthimpeallach.

c) Go ginearálta, is féidir fiúsanna a úsáidtear i dtimpeallachtaí oscailte neamhaird a dhéanamh ar thionchar airde ar an sruth rátáilte, agus fós na coinníollacha caighdeánacha a roghnú.

d) Fiúsanna a úsáidtear i dtimpeallachtaí faoi iamh, mura laghdóidh teocht chomhthimpeallach an imfhálú nó teocht inmheánach an imfhálú go mór leis an airde, agus go bhféadfaidh sé fós os cionn 40 ° C a bhaint amach, ní mór an sruth rátáilte a laghdú. I gcás gach méadú 1000 méadar ar airde, laghdaítear an sruth rátáil 2% - 5%.

1.3 Coinníollacha Atmaisféir

Coinníollacha úsáide gnáth: Tá an t-aer glan, le taiseachas coibhneasta nach mó ná 50% ag teocht an aeir chomhthimpeallaigh 40 ° C; ceadaítear taiseachas coibhneasta níos airde ag teochtaí níos ísle; faoi ​​na coinníollacha seo, d'fhéadfadh comhdhlúthú measartha tarlú ó am go chéile mar gheall ar athruithe teochta. Coinníollacha úsáide gnáth: Gan comhdhlúthú suntasach, le taiseachas coibhneasta suas le 95%.

Coinníollacha 2.Installation

Ba cheart an vacuum a shuiteáil go cothrománach nó go hingearach, agus an suiteáil shonrach ag brath ar an staid iarbhír. Níor cheart go mbeadh an t-imréiteach leictreach níos lú ná 8mm, agus níor cheart go mbeadh an t-achar creepage níos lú ná 10mm. Is é an catagóir suiteála den Fhiús PV ná Aicme III. Is iad seo a leanas na coinníollacha suiteála:

a) In áit nach bhfuil aon chreathadh agus turraing shuntasach ann.

b) I meán gan guaiseacha pléasctha agus nach bhfuil aon gháis nó deannach ann a fhéadfaidh miotail a chreimeadh nó insliú a mhilleadh (lena n-áirítear deannach seoltaí).

c) In áit gan cur isteach báistí nó sneachta.

Modh 3.Installation:

a) TH35 suiteáil iarnróid caighdeánach;

b) Sonraíocht scriú: M5;

c) An chasmhóimint suiteála a mholtar: 2.0 N·m;

d) Caoinfhulaingt chasmhóiminte: ± 3%.

4.Packaging agus Stóráil

Pacáistiú: Tagann fiúsanna PV ó WESTKING i mboscaí istigh páipéir roctha agus cartáin seachtracha, le lipéid sábháilteachta le haghaidh báisteach, friotaíocht taise, agus leochaileacht.

Stóráil: Teocht: -40 ° C go 40 ° C; Ní sháraíonn an taiseachas coibhneasta 70% ag 40 °C, 80% ag 30 °C, agus 90% faoi bhun 20 °C; cruthúnas taise, seachain teagmháil le huisce leachtach agus dífhoirmiúchán de bharr ionsú taise; fireproof.

5.Use agus Cothabháil

Ba cheart go ndéanfadh pearsanra gairmiúla fiúsanna PV a ghlanadh agus a chothabháil go rialta, ag iniúchadh riocht na dúntóirí chun úsáid shábháilte a chinntiú. Nuair a leáigh an nasc PV Fuse, moltar Fuse PV ó WESTKING a chur ina ionad. Agus an eilimint fiús á athsholáthar, bain deannaigh agus ábhair shalaithe eile as an sealbhóir PV Fuse

Léigh an lámhleabhar seo go cúramach, le do thoil, mar go gcabhróidh sé leat na fiúsanna a úsáid i gceart. Ní hamháin go soláthraíonn WESTKING New Energy Technology Co., Ltd fiúsanna ardchaighdeáin dár gcustaiméirí ach cuireann sé seirbhísí teicniúla cuimsitheacha ar fáil freisin chun cabhrú le húsáideoirí saincheisteanna sábháilteachta leictreachais a réiteach. Mar an chéad chuideachta sa tSín chun taighde a dhéanamh agus fiúsanna DC a mhonarú, tá WESTKING fós tiomanta do tháirgí fiús níos fearr a sholáthar don réimse nua fuinnimh leictrigh.
