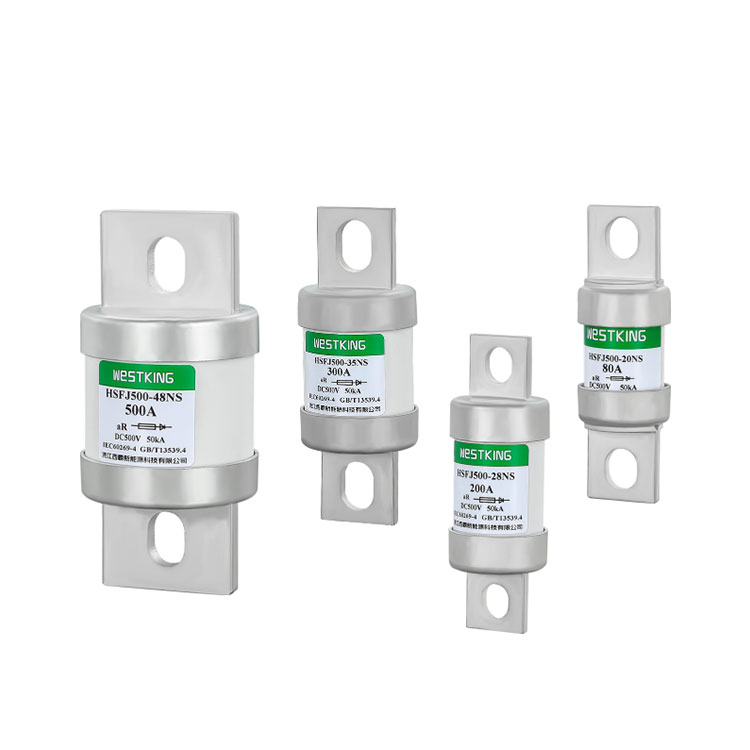

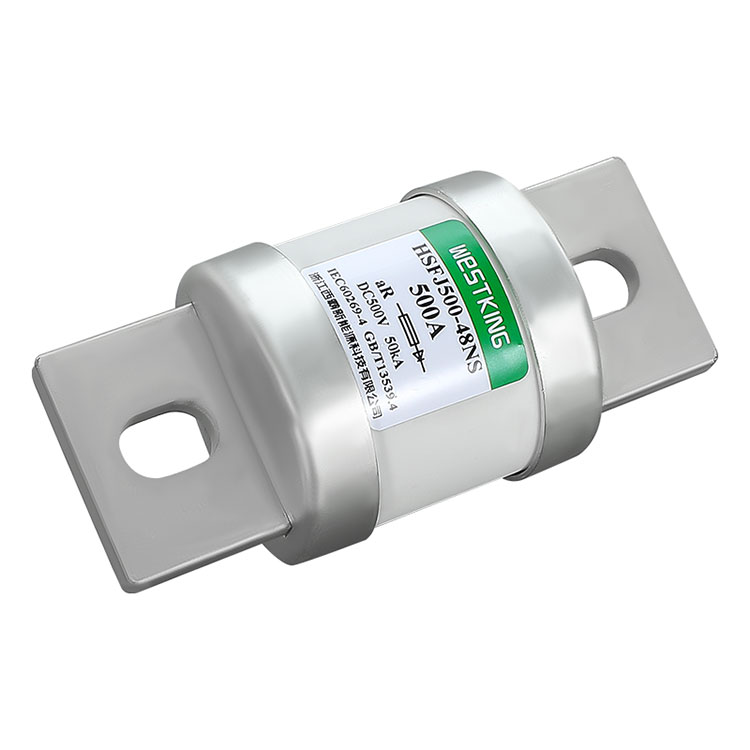

Fiúsanna DC sraith HSFJ500 Westking
atá deartha chun cosaint iontaofa a thairiscint do chórais chumhachta éagsúla. Is fiúsanna mearghníomhaithe sorcóireacha iad na fiúsanna seo atá oiriúnach do ghléasanna leathsheoltóra amhail inverters, coigeartóirí, agus tiontairí, chomh maith le feistí ceallraí agus mótair. Faigheann siad a bhfeidhmiú i dtionscail cosúil le stáisiúin idirthurais iarnróid agus luchtaithe.
Fiúsanna DC sraith HSFJ500 Westking
freagra tapa gníomhaíochta a thairiscint, ardú teocht íseal agus tomhaltas cumhachta, dea-fheidhmíocht frith-chreathadh, cosaint gearrchiorcad iontaofa, agus suiteáil éasca. Soláthraíonn na gnéithe seo cosaint chuimsitheach córas cumhachta le haghaidh feidhmíochta agus sábháilteacht is fearr.
Cineál | Voltas rátáilte | Reatha rátaithe |

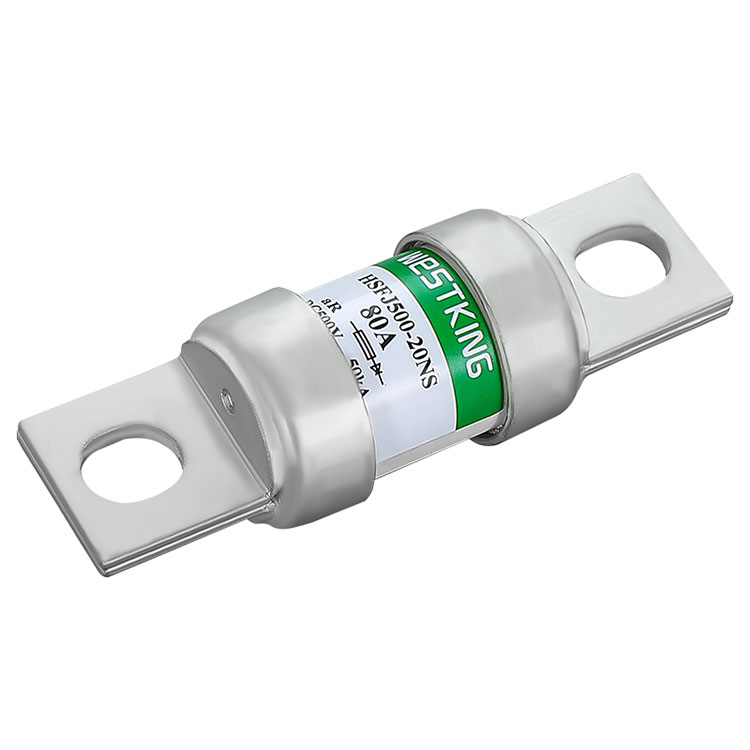

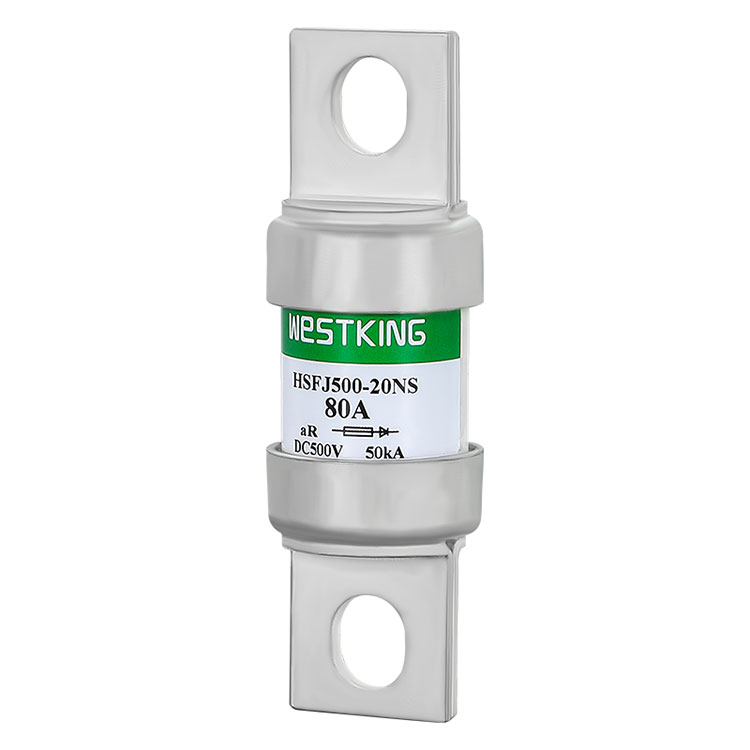

HSFJ500-20-NS- (Amp) | 500VDC/750VAC | 50A,60A,70A,80A,100A,125A,150A |

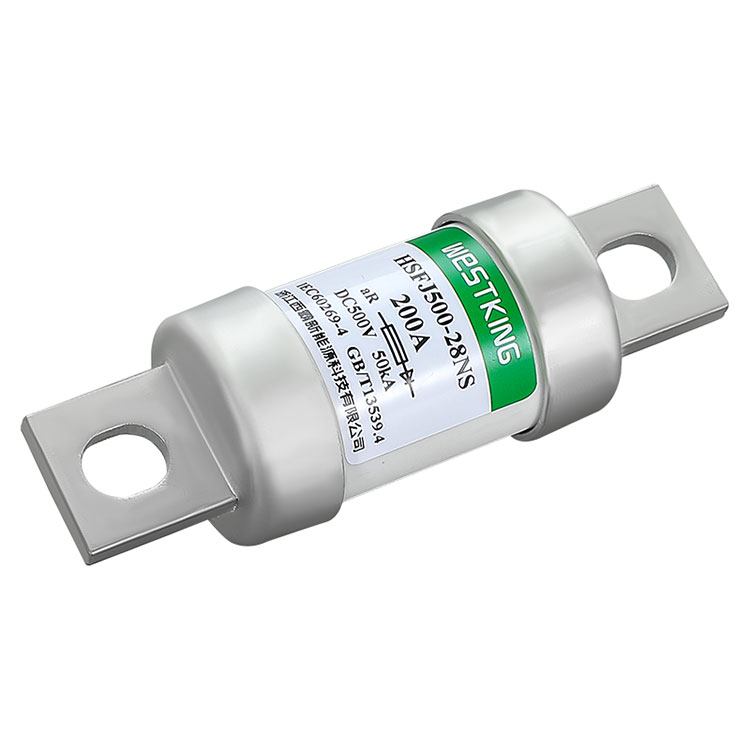

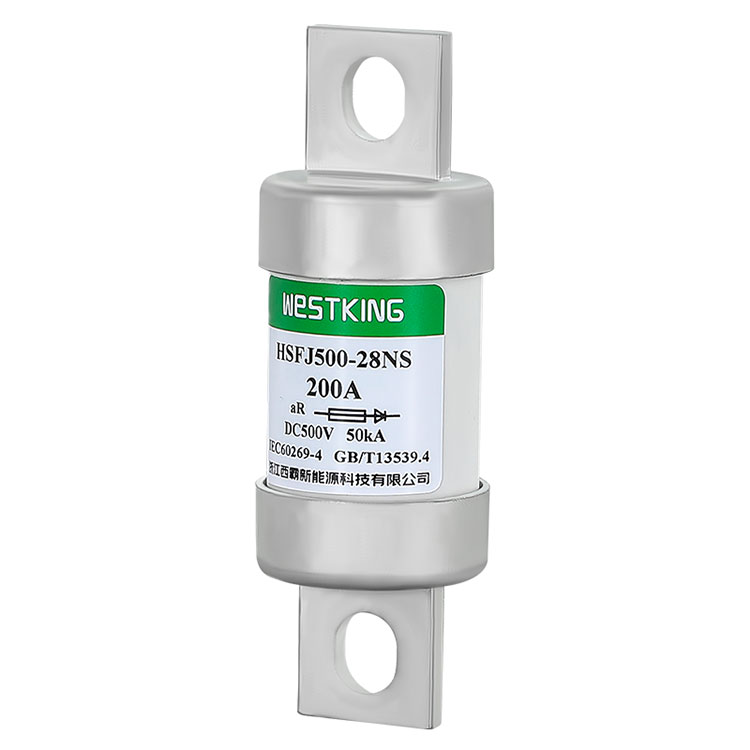

HSFJ500-28-NS- (Amp) | 500VDC/750VAC | 100A,125A,150A,175A,200A,250A |

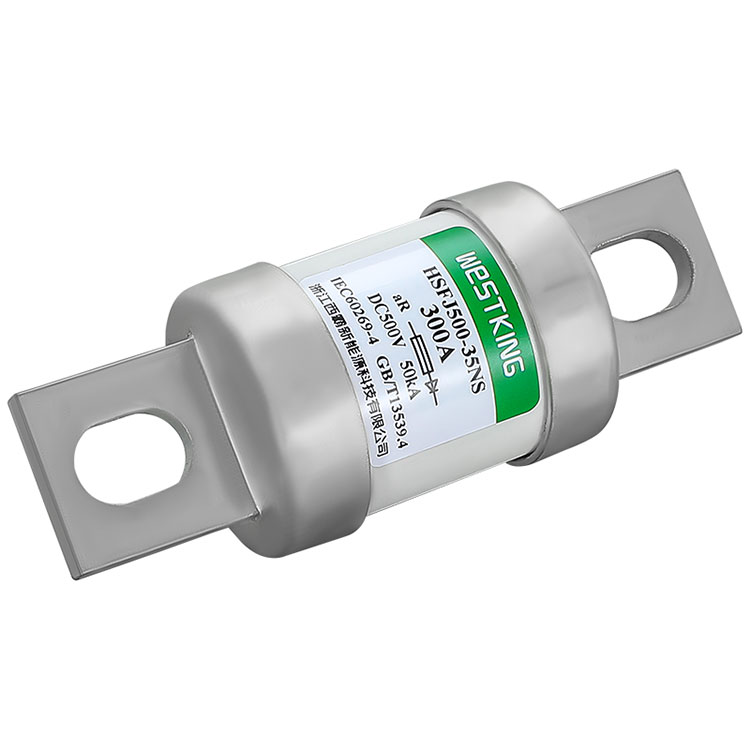

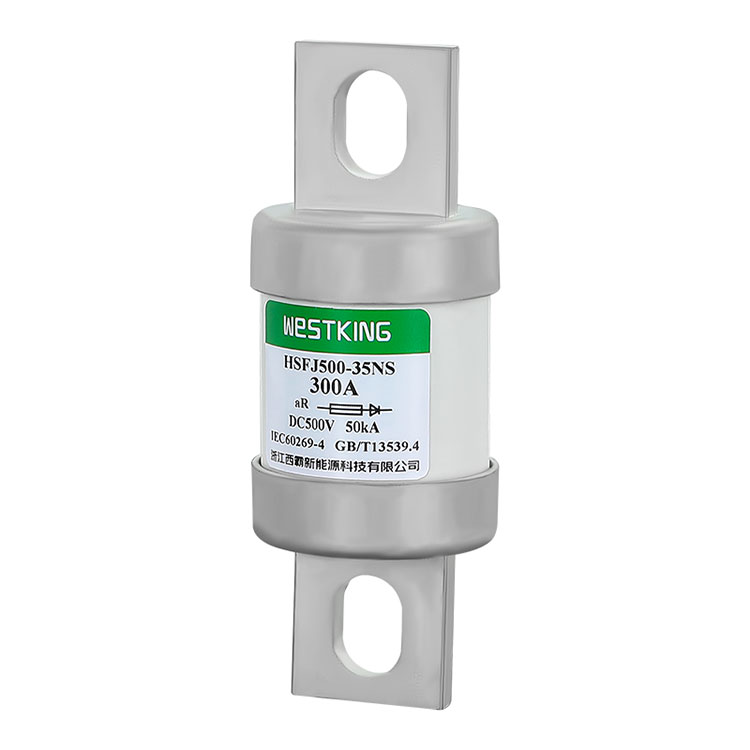

HSFJ500-35-NS- (Amp) | 500VDC/750VAC | 200A,250A,300A,350A,400A |

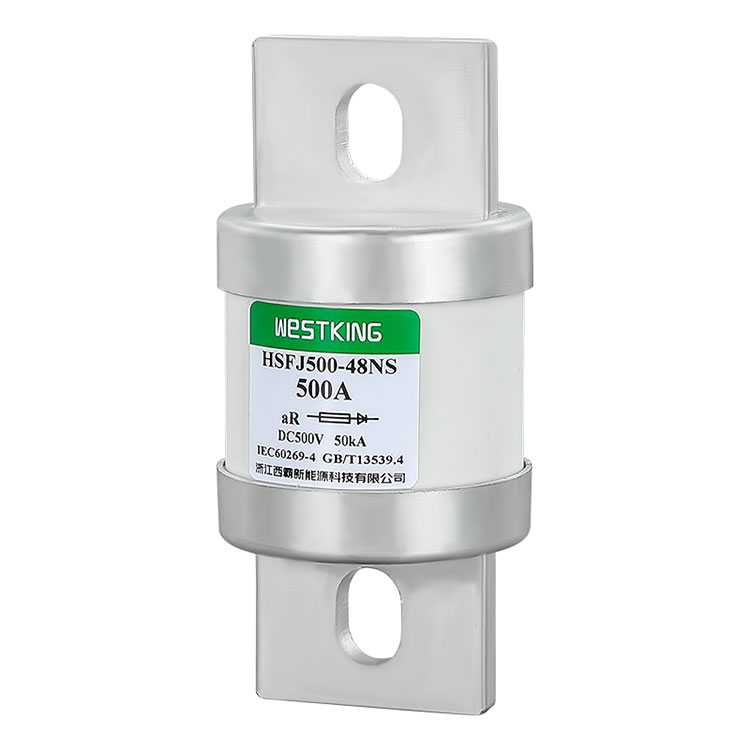

HSFJ500-48-NS- (Amp) | 500VDC/750VAC | 300A,350A,400A,450A,500A,550A,600A |
Catagóir úsáide: aR
Cumas briste rátáilte: 50kA
IEC/GA 60269-4
RoHS Comhlíontach
Gearradh Cumhachta Tapa: Soláthraíonn fiúsanna mearghníomhaithe deireadh tapa reatha, rud a íoslaghdaíonn caillteanais timpistí.
Iontaofacht: Treisíonn dearadh ceangailte le bolt cobhsaíocht agus iontaofacht i dtimpeallachtaí crua.
Suiteáil Éasca: Dearadh caighdeánaithe fiús ceangailte le bolt le haghaidh suiteáil agus cothabháil simplí.
Infheidhmeacht Fhairsing: Ag luí le trealamh cumhachta éagsúla, lena n-áirítear busanna coitianta DC, tiontairí / coigeartóirí cumhachta tiomáint DC, tosaithe voltas ráta laghdaithe, agus inverters tarraingthe ardvoltais.
Sábháilteacht: Trealamh agus pearsanra a chosaint le linn lochtanna.
Feasacht Comhshaoil: Ábhair atá neamhdhíobhálach don chomhshaol a úsáidtear i ndéantúsaíocht.
Éifeachtúlacht Fuinnimh: Cuireann luas gearrtha cumhachta ard le caomhnú fuinnimh.
Tá sraith HSFJ500 WESTKING'S de fhiúsanna ardluais bolt-nasctha de stíl Mheiriceá Thuaidh deartha go príomha chun busanna coitianta DC, tiontairí/coigeartóirí cumhachta tiomáint DC, tosaithe voltas ráta laghdaithe, agus inverters tarraingthe ardvoltais a chosaint.
Tá ról ríthábhachtach ag na fiúsanna seo i gcórais leictreacha, mar is féidir leo an soláthar cumhachta a ghearradh amach go tapa i gcásanna ró-ualaithe reatha nó gearrchiorcaid.
• is09001 iatf16949
tSín
Cineál | I2t(A2s) | Caillteanas cumhachta 1.0 I (w) | Bolg gléasta/ chasmhóiminte | |
Leáphointe | Imréitigh | |||
HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Suiteáil bolt M8 Molta chasmhóiminte gléasta 12.0 N▪m |
HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 |
Cineál | I2t(A2s) | Caillteanas cumhachta 1.0 I (w) | Bolg gléasta/ chasmhóiminte | |
Leáphointe | Imréitigh | |||
HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Suiteáil bolt M8 Molta chasmhóiminte gléasta 12.0 N▪m |
HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 |
Cineál | I2t(A2s) | Caillteanas cumhachta 1.0in (w) | Bolg gléasta/ chasmhóiminte | |
Leáphointe | Imréitigh | |||
HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Suiteáil bolt M10 Molta chasmhóiminte gléasta 20.0 N▪m |
HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 |
Cineál | I2t(A2s) | Caillteanas cumhachta 1.0in (w) | Bolg gléasta/ chasmhóiminte | |
Leáphointe | Imréitigh | |||
HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Suiteáil bolt M10 Molta chasmhóiminte gléasta 20.0 N▪m |
HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 |
Teocht chomhthimpeallach:
Coinníollacha oibriúcháin gnáth: Teocht uasta chomhthimpeallach nach mó ná 40 ° C; 24-uair an chloig meánteocht nach mó ná 35°C, agus an meánluach a thomhas laistigh den bhliain níos ísle ná seo; íosteocht chomhthimpeallach nach ísle ná -5°C.
Coinníollacha oibriúcháin incheadaithe: -40°C go 85°C.
Airde:
Coinníollacha oibriúcháin gnáth: airde suiteála nach mó ná 2000m.
Coinníollacha oibriúcháin incheadaithe: 2000m go 4500m.
Coinníollacha Atmaisféir:
Coinníollacha oibriúcháin gnáth: Aer glan, taiseachas coibhneasta nach mó ná 50% ag 40 ° C; ceadaítear taise níos airde ag teochtaí níos ísle; faoi na coinníollacha seo, d'fhéadfadh comhdhlúthú measartha tarlú ó am go chéile mar gheall ar athruithe teochta.
Coinníollacha oibriúcháin incheadaithe: Ní sháraíonn an taiseachas coibhneasta 95% gan comhdhlúthú soiléir.
Coinníollacha Suiteála:
Ba cheart WESTKING'S Fuse a shuiteáil go cothrománach nó go hingearach de réir an staid iarbhír. Nuair a shuiteáil, cinntigh nach bhfuil an t-imréiteach leictreach níos lú ná 8mm agus nach bhfuil an t-achar creepage níos lú ná 10mm. Is iad seo a leanas na coinníollacha suiteála:
a) In áiteanna nach bhfuil aon chrathadh suntasach agus creathadh tionchair ann;
b) I meáin gan guaiseacha pléascadh agus nach bhfuil aon gháis nó deannach ar féidir leo miotail a chreimeadh agus insliú a mhilleadh;
c) In áiteanna gan ionradh báistí, sneachta nó oighir.
Pacáistiú agus Stóráil:
Pacáistiú: Bosca istigh páipéir roctha, cartán seachtrach, le báisteach, taise, agus marcanna sábháilteachta leochaileacha.
Stóráil: Teocht -40°C go 40°C; taiseachas coibhneasta nach mó ná 70% ag 40 °C, 80% ag 30 °C, agus 90% ag 20 °C thíos; uiscedhíonach, seachain teagmháil le huisce leachtach agus dífhoirmiúchán de bharr ionsú taise; fireproof.
Úsáid agus Cothabháil:
Ba cheart go ndéanfadh pearsanra tiomnaithe glanadh agus cothabháil rialta ar WESTKING'S Fuse, iniúchadh a dhéanamh ar stádas na dúntóirí, agus oibriú sábháilte a chinntiú. Nuair a leáigh an eilimint fiús, cuir fiús den tsonraíocht chéanna ina ionad, agus aird a thabhairt ar dheannach agus ábhar salaithe eile a bhaint as an mbonn.
